RPP系列水喷射真空泵

原理：利用流体来传递能量和质量的真空获得装置，采用有一定压力的水流通过喷咀射流喷出，由于喷射水流速特别高，将压力能转变为速度能，使吸气区压力降低产生真空。高速水流将被抽吸的气体攫走，经过文氏管收缩段与喉径充分混合压缩，进行分子扩散能量交换，速度均衡。在经扩张段速度降低压力增高，大于大气压力从出口喷入蓄水罐（池）中，不凝性气体析出。水经离心泵循环使用，完成吸气工艺。
用途：水喷射真空泵是目前工程中使用最广泛、效果最好的真空获得设备。主要应用于各行业真空吸气工艺：如物料吸收输送、冷凝、蒸馏蒸发、浓缩、脱色除味、供氧除氧、干燥结晶过滤、化学吸收、尾（废）气体中和、真空抽水、真空造型等工艺。广泛应用于轻工、化工、化学、制药、真空冶炼、制糖、制盐、味精、化纤、造纸、食品、塑料橡胶、陶瓷、大中型医院及厂、矿企业的真空站、真空制造砖、建筑基坑降水、排水、石油、环保三废治理等行业。
可适应不同的工作环境和要求。可直接抽吸高浓度腐蚀性气体、易燃易爆气体、各种液体、散颗粒状介质以及应用于环保吸收尾气、粉尘减少环境污染改善工作条件等方面有着机械式、水环式真空泵不可比拟的优点。
水喷射真空泵配套喷射器、管道、电机水泵、蓄水罐、底座，一般水泥场地即可安装，不需要地脚，接通水、电、真空管道即可工作。
水力喷射器自身无传动部件、噪音低、故障率低、不消耗润滑油油、占地面积小、无须专人管，可室内外低位安装，便于管理与操作。
注意事项：
1、喷射器/真空泵停止工作时，请先关闭工艺管路中的阀门；然后打开放空阀门，确保喷射器/真空泵没有处于真空状态，最后在停电机水泵，以防止循环水回流到被抽吸的设备中去；并且对喷射器/真空泵反冲造成破坏！。
2、环境温度低于0℃时，停机后请将喷射器、离心泵及管路中的水放净，以防冻坏。

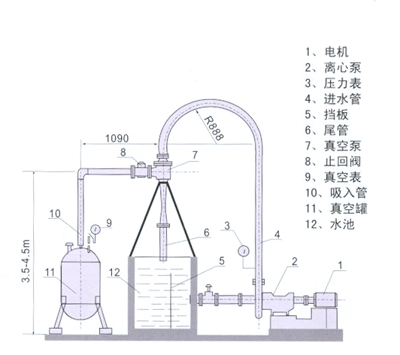

安装要求

1、接好工艺管道，使被抽吸容器出口与缓冲罐；缓冲罐和本设备用法兰连接，并在本设备和缓冲罐中间设止回阀，缓冲罐和被抽吸容器中间设阀门，并保证各对接口处密封不漏气；
2、接好供水管道，清理蓄水罐或水池，注入清水；
3、接好电源启动电机水泵组即可进行抽吸作业；
4启动后应检查工作状况是否良好，方法是关闭工艺管道中的阀门，真空度应达到-0.098MPa（受当地当时大气压的影响可能略有差距），否则应检查并排除故障；
5、喷射器/真空泵停止工作时，请先关闭工艺管路中的阀门；然后打开放空阀门，确保喷射器/真空泵没有处于真空状态，最后在停电机水泵，以防止循环水回流到被抽吸的设备中去；并且对喷射器/真空泵反冲造成破坏！
6、环境温度低于0℃时，停机后请将喷射器、离心泵及管路中的水放净，以防冻坏。
7、请将设备妥善接地；
8、喷射器出水口必须接一段尾管，其长度不得少于1m，直径不小于出水口且与喷射器同心、垂直，保证工作效率。
9、蓄水罐中部应垂直安装隔板，隔板的顶部要比水面矮10cm，其余的三条边要完全焊接，使水泵的进水口和喷射器的出水口分处于二个水槽中，目的是不要让水泵吸入气泡。

规格参数

型号	最高真空度 MP a	保证真空度 MP a	最大吸气量 m3/h	保证吸气量 m3/h	水流量 m3/h	扬程 m	配套离心泵
型号	最高真空度 MP a	保证真空度 MP a	最大吸气量 m3/h	保证吸气量 m3/h	水流量 m3/h	扬程 m	型号	功率
RPP—20	—0.098	—0.097	20	15	≥12	18	40FP-18	1.5
RPP—40	—0.098	—0.097	40	30	≥18	22	50FP-22	2.2
RPP—60	—0.098	—0.097	60	40	≥18	22	50FP-22	2.2
RPP—80	—0.098	—0.097	80	60	≥25	25	80FP-26	5.5
RPP—100	—0.098	—0.097	100	80	≥25	25	80FP-30	5.5
RPP—120	—0.098	—0.097	120	100	≥45	30	80FP-30	5.5
RPP—160	—0.098	—0.097	160	150	≥50	32	80FP-32	7.5
RPP—200	—0.098	—0.097	200	180	≥50	32	80FP-32	7.5
RPP—280	—0.098	—0.097	280	260	≥50	32	80FP-32	7.5
RPP—360	—0.098	—0.097	360	320	≥50	32	80FP-32	11
RPP—500	—0.098	—0.097	500	450	≥100	32	100FP-32	15

故障排除

故障	产生原因	排除方法
真空度达不到真空度下降真空度不稳定	1．设备和真空管路泄漏	1．查找泄漏并排除。
	2．离心泵故障，工作压力低 3．流量小。	2．检修水泵。
	4．循环水温度过高。	3．补充冷水，降低循环水温度。
	5．真空表失灵。	4．更换真空表。
	6．喷射器孔板安装位置不对或堵塞。	5．调整孔板位置，清理杂物。
	7．循环水中夹带有大量气泡。	6．在排水管与离心泵进水管之间设挡板。
到水（既循环水由吸入口流出）	1．喷射器孔板堵塞。	1．清理。
	2．离心泵入口过滤网堵塞。	2．清理。
	3．水泵压力突然降低。	3．检查水泵，修理或更换，并检查电压。
	4．操作程序不当。	4．按注意事项操作。
	5．文氏管内径冲刷、腐蚀变形。	5．更换。
	6．因上述原因循环水流入系统中。	6．系统中安装止回阀。
