ZSL(F)-射流真空泵
作者：admin 发布时间：2015-8-18 17:17:26
| ZSL(F)-射流真空泵（又名喷射泵、喷射真空泵、射流泵、水冲泵、文丘里喷射混合器、射流器）: | |||||||||
|
原理：射流真空泵是利用流体来传递能量和质量的一种真空获得装置；采用有一定压力的水 流通过对称均布成一定侧斜度的喷咀喷出。 聚合在一个焦点上，由于喷射水流速较高，将压力能转变为速度能，使吸气区压力降低产生真空，数条高速流束将被抽吸的气体攫走。经文氏管收缩段和喉径充分混合， 进行分子扩散能量交换，速度均衡，在经扩张段使混合介质速度降低压力增高，大于大气压力从出口喷入水罐（ 池）内 ，不凝性气体析出。水经离心泵循环使用，完成吸气工艺。
在射流真空泵里不同压力的两股流体相互混合，并发生能量交换，以形成一股居中压力的混合流体。混合流体分为气(蒸汽)相，液相，或者是气体(蒸汽)、液体和固体的混合物。进入射流真空泵以前，压力较高的那种介质叫做工作介质。工作介质流叫做工作流体。工作流体以很高的速度从喷嘴出来，进入射流真空泵的接受室，并把在射流真空泵前的压力较低的介质带走。被带走的流体叫做引射流体。通常在射流真空泵里，最初是发生工作流体的势能或热能转变为动能。工作流体的动能，一部分传给引射流体。在沿射流真空泵流动的过程中，混合流体的速度渐渐均衡，于是混合流体的动能相反地转变为势能或热能。 用 途：射流真空泵主要应用于各行业真空吸气工艺；如：物料吸收输送、冷凝、蒸馏蒸发、浓缩、脱色除味、供氧除氧、干燥结晶过滤、化学吸收、尾（废）气体中和吸收、真空抽水、真空造型、真空制砖、建筑基坑降水等 工艺。广泛应用于轻工、化工、制药、制糖、制盐、味精、化纤、造纸、食品、塑料橡胶、陶瓷、大中型医院厂及矿企业的真空站、石油 、环保等行业 。 |
|||||||||
|
|||||||||
|
结构与特点:射流真空泵由喷射器、蓄水罐、电机水泵、管道、仪表等部件组成， 材 质为碳钢、玻璃钢（FRP）、其直接抽吸高浓度腐蚀性气体、易燃易爆气体、各种液体、散颗粒 状介质已及应用于环保吸收尾气、粉尘，减少环境污染和改善工作条件方面有着机械式、水环式 真空泵不可比拟的优点。 射流真空泵噪音低、不消耗润滑油 、 故障率低、占地面积小、不需要专人管理，室外低位 安装便于工作和维护。 型号意义 《 ZSL(F) 》－ 1－100 》 Z：真空设备S：工作介质为水L：射流式 F：玻璃钢 1：单级 100： 最大抽气速率为 100 m3/h（设计值 ） |
|||||||||
| 射流真空泵规格参数 | |||||||||

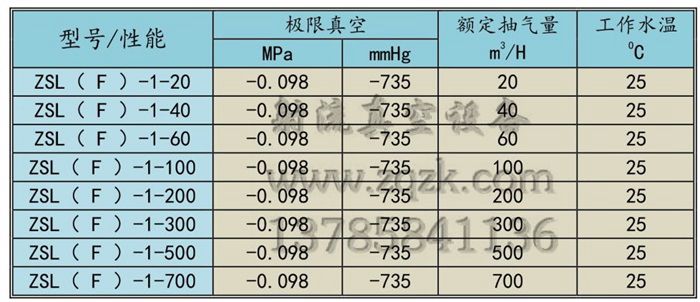

| ZSL(F)系列射流真空泵规格与性能参数 | |||||||||
 |
|||||||||

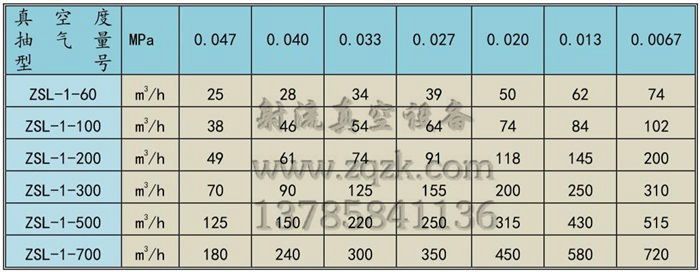

| ZSL 系列射流真空泵技术参数表 （一） | |||||||||
 |
|||||||||

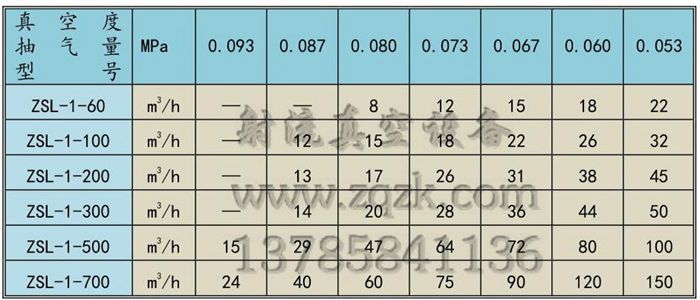

| ZSL 系列射流真空泵技术参数表（二） | |||||||||
 |
|||||||||
| 射 流 真 空 泵 配 用 参 数 | |||||||||

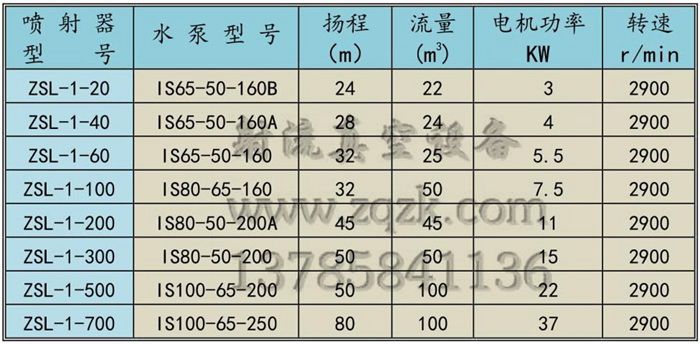

| ZSL（F） 系列射流真空泵配用电机、水泵性能参数表 | |||||||||
 |
|||||||||

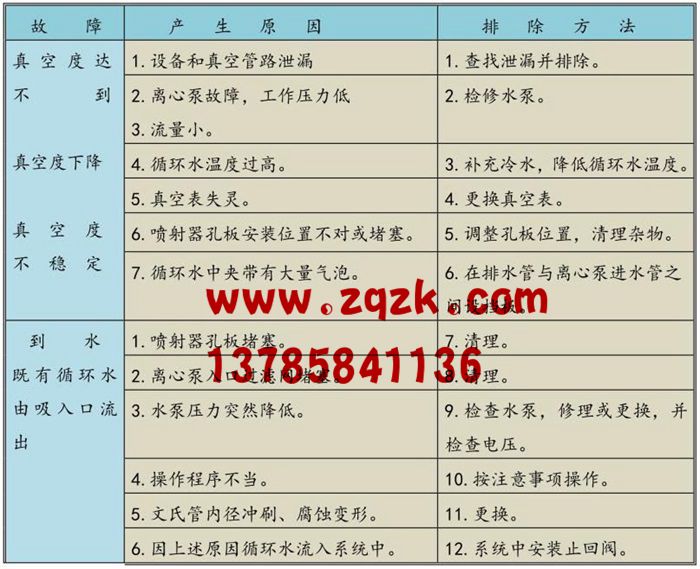

| 射 流 真 空 泵 故 障 排 除 | |||||||||
|
|
|||||||||
|
射流真空泵注意事项
1、喷射器/射流真空泵停止工作时，请先关闭工艺管路中的阀门；然后打开放空阀门，确保喷射器/真空泵没有处于真空状态，最后在停电机水泵，以防止循环水回流到被抽吸的设备中去；并且对喷射器/真空泵反冲造成破坏！。
2、环境温度低于0℃时，停机后请将喷射器、离心泵及管路中的水放净，以防冻坏。
3、请将设备安全接地防止触电，水泵使用前请加注机油，调整电机—水泵联轴器同心、平行，端面间隙2mm为宜。

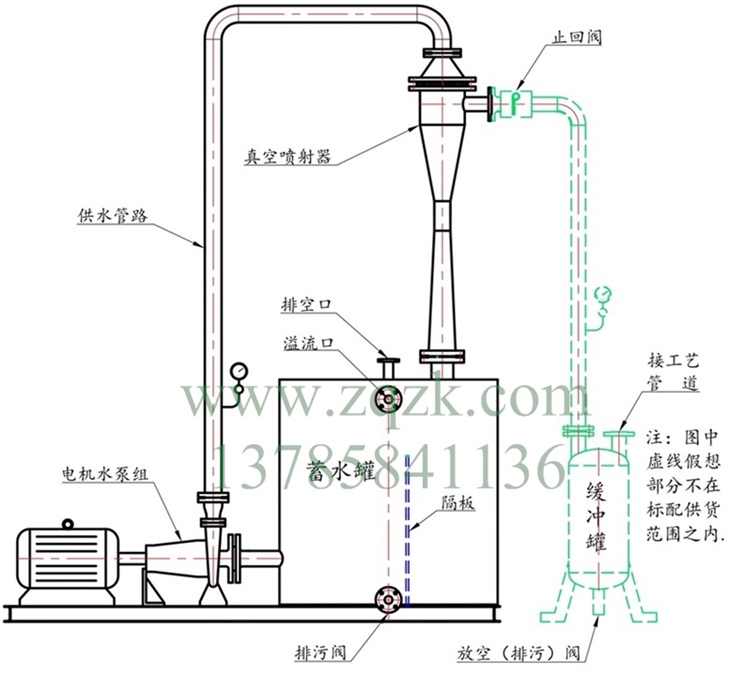

射流真空泵安装要求
1、接好工艺管道，使被抽吸容器出口与缓冲罐；缓冲罐和本设备用法兰连接，并在本设备和缓冲罐中间设止回阀，缓冲罐和被抽吸容器中间设阀门，并保证各对接口处密封不漏气；
2、接好供水管道，清理蓄水罐或水池，注入清水；
3、接好电源启动电机水泵组即可进行抽吸作业；
4启动后应检查工作状况是否良好，方法是关闭工艺管道中的阀门，真空度应达到-0.098MPa（受当地当时大气压的影响可能略有差距），否则应检查并排除故障；
5、喷射器/真空泵停止工作时，请先关闭工艺管路中的阀门；然后打开放空阀门，确保喷射器/真空泵没有处于真空状态，最后在停电机水泵，以防止循环水回流到被抽吸的设备中去；并且对喷射器/真空泵反冲造成破坏！
6、各型号真空泵/喷射器的上水管道必须安装压力表，管道安装水平、垂直，90度弯头不得超过二个；60-200管径2.5寸、300型管径3寸、500-700型管径4寸，配置蓄水罐时不得使水泵存在吸程，水泵进水管道不得超过一个弯头，注意各个接头不得漏水、胶垫放置端正以免堵塞管道影响流量；
7、尽量降低安装高度，喷射器出水口距水面的高度满足300mm即可。
8、蓄水罐中部应垂直安装隔板，隔板的顶部要比水面矮10cm，其余的三条边要完全焊接，使水泵的进水口和喷射器的出水口分处于二个水槽中，目的是不要让水泵吸入气泡。

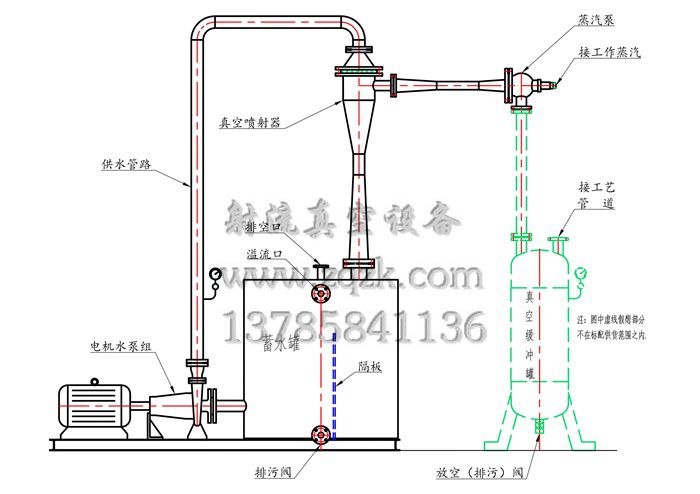

ZS蒸汽泵-水喷射器二级串联串联安装示意图
|
|||||||||
