W系列水力喷射器
作者：admin 发布时间：2015-8-18 17:39:05
| W系列水力喷射器 |
水力喷射器是一种具有抽真空、冷凝、排水等三种有效能的机械装置。它是利用一定压力的 水流通对称均布成一定侧斜度的喷嘴喷出。聚合在一个焦点上，由于喷射水流速较高，于是周围形成负压使器室内产生真空、另外由于二次蒸汽与喷射水流直接接触，进行热交换，绝大部份的蒸汽凝结成水，小量未被冷凝的蒸汽与不凝结的气体亦由于与高超速喷射的水流相互摩擦，混和与挤压，通过扩压管被排除，使器室内行成更高的真空。采用多喷嘴与汽环（导向盘）等结构。以及多级泵进水，低位安装，完善与提高了工作性能。是真空冷凝设备的一次革新。水力喷射器应用极为广泛，主要用于真空与蒸发系统，进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。 结构：水力喷射器是一种具有抽真空、冷凝、排水等三种有效能的机械装置。它是利用一定压力的水流通对称均布成一定侧斜度的喷嘴喷出。聚合在一个焦点上，由于喷射水流速较高，于是周围形成负压使器室内产生真空、另外由于二次蒸汽与喷射水流直接接触，进行热交换，绝大部份的蒸汽凝结成水，小量未被冷凝的蒸汽与不凝结的气体亦由于与高超速喷射的水流相互摩擦，混和与挤压，通过扩压管被排除，使器室内行成更高的真空。采用多喷嘴与汽环（导向盘）等结构。以及多级泵进水，低位安装，完善与提高了工作性能。是真空冷凝设备的一次革新。 特点：水力喷射器应用极为广泛，主要用于真空与蒸发系统，进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺，是制糖、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备 |

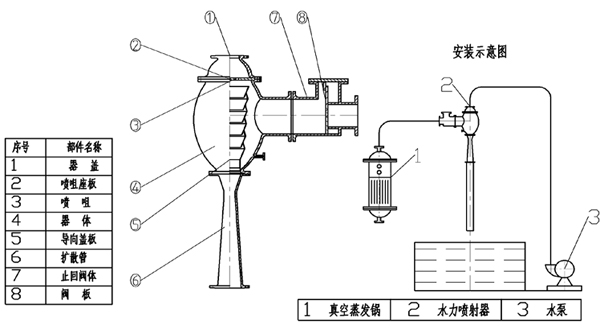

| W水力喷射器结构图 |
|

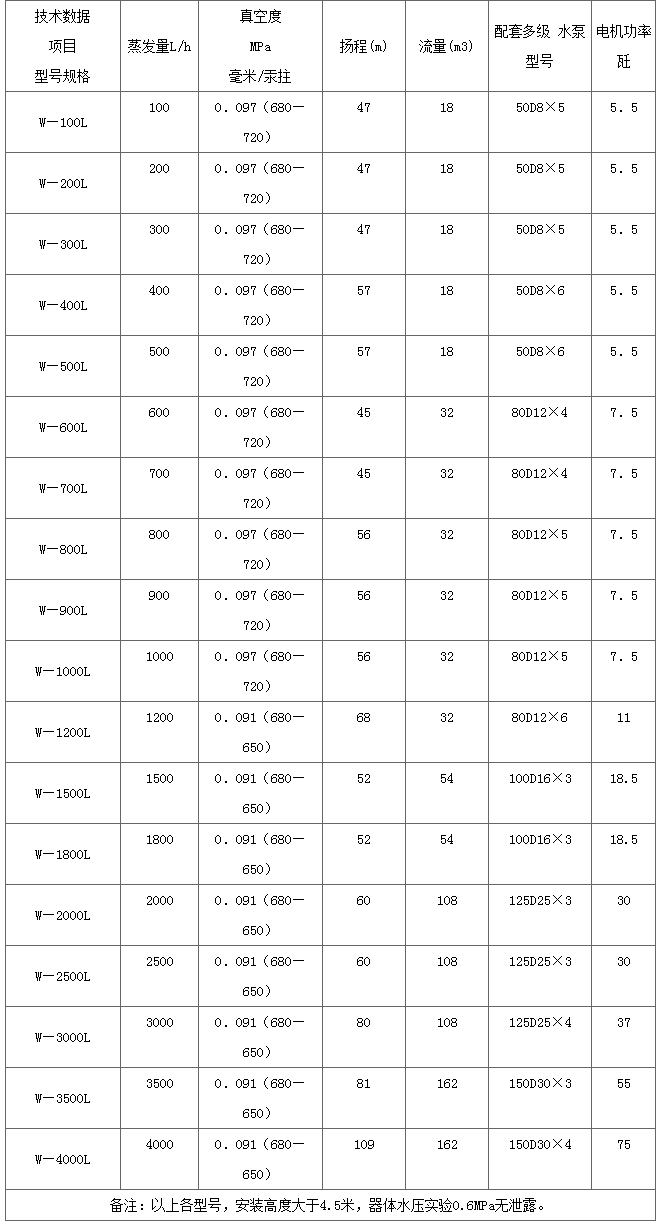

| 主要规格与技术参数 |
 |

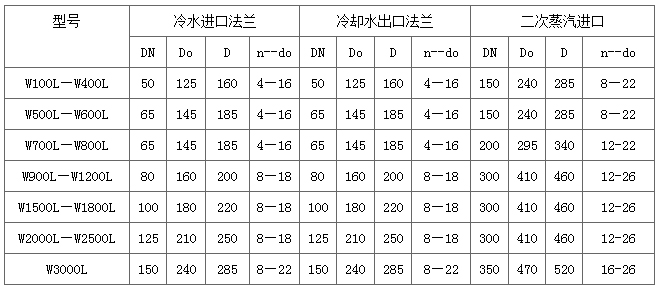

| W 系列不锈钢水力喷射器安装法兰尺寸 |
 |

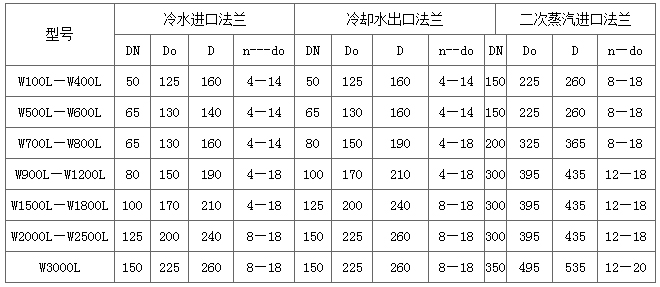

| W 系列水力喷射器安装法兰尺寸表 |
 |
|
| 水力喷射器安装注意事项 ： |
|
1. 从水泵至喷射器的冷水进入管路，应尽量减少管件，使阻力损失减小。 2.排水管要求垂直而无弯头，如须拐弯，折角不大于 45 度，常用 30 度，折弯不得多于两次。 3.各接口连接严密，避免泄漏。 4.安装时，用户按照扩散管出口管径自配钢管一段作尾管，长度一般应在 2 米以上，不得伸入循环水池的水中。 故障：真空度达不到。原因：安装管道连接滲漏，喷嘴堵塞，水泵流量压力不足，真空表失灵。 |
