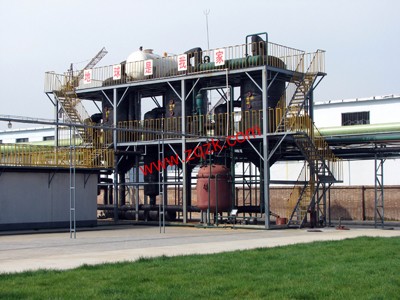

| ZSL(F)--水力喷射器（又名喷射器、真空喷射器、水喷射泵、水喷射器、射流器、射流泵、文丘里管混合装置、文丘里压力分配器、文丘里烟气洗涤器）： | ||||||||||||
|
原理：喷射器是利用流体来传递能量和质量的真空获得装置；采用有一定压力的水 流通过对称均布成一定侧斜度的喷咀喷出。 聚合在一个焦点上，由于喷射水流速较高，将压力能转变为速度能，使吸气区压力降低产生真空，数条高速流束将被抽吸的气体攫走。经文氏管收缩段和喉径充分混合， 进行分子扩散能量交换，速度均衡，在经扩张段使混合介质速度降低，压力增高，大于大气压力从出口喷入水罐（ 池）内 ，不凝性气体析出。水经离心泵循环使用，完成吸气工艺 。 在喷射器里，不同压力的两股流体相互混合，并发生能量交换，以形成一股居中压力的混合流体。混合流体分为气(蒸汽)相，液相，或者是气体(蒸汽)、液体和固体的混合物。进入装置以前，压力较高的那种介质叫做工作介质。工作介质流叫做工作流体。工作流体以很高的速度从喷嘴出来，进入喷射器的接受室，并把在喷射器前的压力较低的介质带走。被带走的流体叫做引射流体。通常在喷射器里，最初是发生工作流体的势能或热能转变为动能。工作流体的动能，一部分传给引射流体。在沿喷射器流动的过程中，混合流体的速度渐渐均衡，于是混合流体的动能相反地转变为势能或热能。工作介质流体和引射介质流体进到喷射器混合室中，进行速度的均衡，通常还伴随压力的升高。流体从混合室出来进入扩散器，压力将继续升高。在扩散器出口处，混合流体的压力高于进入接受室时引射流体的压力。提高引射流体的压力而不直接消耗机械能，这是喷射器最主要的最根本的性能。由于具有这种性质，在很多技术部门中，采用喷射器比采用机械的增压设备(压缩机、泵、鼓风机和引风机等)，使有可能得到更为简单更为可靠的技术解决办法。除了本身结构特别简单以外，喷射器与各种设备连接的系统也很简单，制造也不复杂，在工程上得以广泛的应用。其中在动力工程技术领域中，主要用于发电广，废气余热供暖装置，制冷，输送固体散粒状物体等。 用途：主要应用于各行业真空吸气工艺；如：物料吸收输送、冷凝、蒸馏蒸发、浓缩、脱色除味、供氧除氧、干燥结晶过滤、化学吸收、尾（废）气体中和吸收、真空抽水、真空造型、真空制砖、建筑基坑降水等 工艺。广泛应用于轻工、化工、制药、制糖、制盐、味精、化纤、造纸、食品、塑料橡胶、陶瓷、大中型医院厂及矿企业的真空站、石油 、环保等行业 。 结构与特点:水力喷射器由器盖、器 体、孔板、文氏管等部件组成，材质为玻璃钢（FRP）、喷 咀材质为聚四氟乙烯，具有耐腐蚀、(特殊工 艺需按介质确定树 脂 牌 号 )抗老化、强度高、重量轻、便于运输 、 安装等特点，具有碳钢、铸铁已及塑料材质的水力喷射器所不能达到的效 果。其直接抽吸高浓度腐蚀性气体、易燃易爆气体、各种液体、散颗粒状介质已及应用于环保吸收尾气、粉尘，减少环境污染和改善工作条件方面有着机械式、水环式真空泵不可比拟的优点。
根据介质物性及不同用途，喷射器包括以下分类：
1、液体抽吸液体类，包括水喷射器、酸碱喷射器、液体喷射泵等各类液液喷射混合器；2、液体抽吸气（汽）体类，包括水喷射真空泵、酸性水吸气喷射器、脱硫喷射器、射流器、水吸蒸汽喷射器、溶氯喷射器、液体喷射式压缩器、液体喷射式抽风器、塔尾喷射器、镁尾喷射器等各类液气（汽）喷射器； 3、气（汽）体吸液体类：集水坑（地坑）喷射器，蒸汽吸水喷射器等各类气（汽）液喷射器、蒸汽真空喷射器； 4、气（汽）体吸气（汽）体类，开工抽引器、空气喷射抽空器、空气喷射泵、射汽抽气器等各类气（汽）体喷射器及蒸汽喷射器； 5、利用气体、液体吸收、溶解、输送粉体、液体的物流输送喷射器、药剂添加喷射器 本页仅对以水为工作介质的喷射器真空系统介绍，因篇幅有限更多用途不同、类型不同、工作介质不同、材质不同的喷射器客户欢迎来人来函提供您的技术参数要求设计定制。 水力喷射器配套管道、电动机、水 泵、水罐（池）一 般由用户根据自己工艺制 作 ， 也可由制造商提供整机，水力喷射器自身无机械传动部分、噪音低、不消耗润滑油 、 故障率低、占地面积小、不需要专人管理，室外低位安装便于工作和维护。 型号意义 《 ZSL(F) 》－ 1－100 》 Z：真空设备S：工作介质为水L：射流式 F：玻璃钢防腐 1：单级 100： 最大抽气速率为 100 m3/h（设计值 ） |
||||||||||||
|
||||||||||||
| 喷 射 器 规 格 参 数 | ||||||||||||

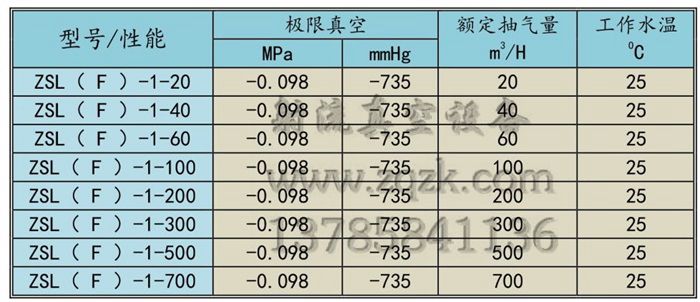

| ZSL(F)系列水力喷射器规格型号与性能参数 | ||||||||||||
 |
||||||||||||

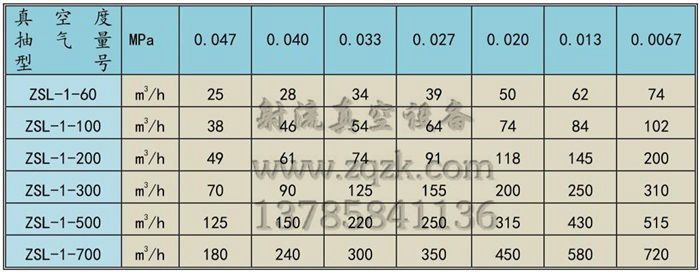

| ZSL 系列水力喷射器技术参数表 （一） | ||||||||||||
 |
||||||||||||

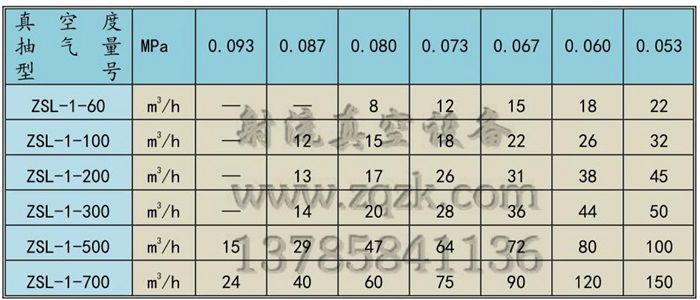

| ZSL 系列水力喷射器技术参数表（二） | ||||||||||||
 |
||||||||||||
| 喷 射 器 配 用 参 数 | ||||||||||||

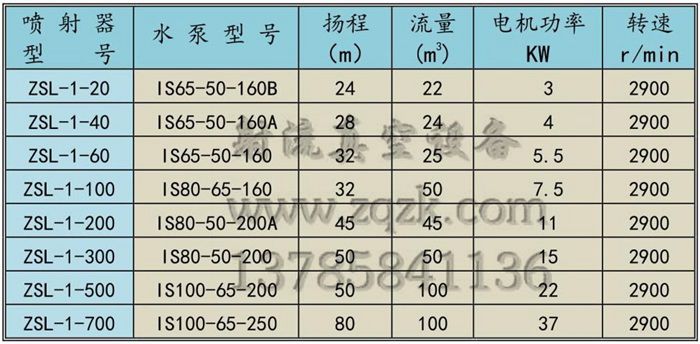

| ZSL（F）系列水力喷射器配用电机、水泵性能参数表 | ||||||||||||
 |
||||||||||||
| 喷 射 器 故 障 排 除 | ||||||||||||
 |
||||||||||||
|
注意事项: 1 。喷射器停止工作时，请先关闭工艺管路中的阀门；然后打开旁通进气阀门，最后再停电机水泵，以防止循环水回流到被抽吸的设备中去。 2 ．冬季室外作业，停机后请将喷射器、离心泵及管路中的水放净，以防冻坏。
3、请将设备安全接地防止触电，水泵使用前请加注机油，调整电机—水泵联轴器同心、平行，端面间隙2mm为宜。

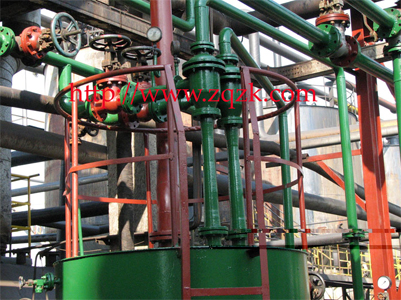

水喷射器、喷射泵安装要求
1、接好工艺管道，使被抽吸容器出口与缓冲罐；缓冲罐和本设备用法兰连接，并在本设备和缓冲罐中间设止回阀，缓冲罐和被抽吸容器中间设阀门，并保证各对接口处密封不漏气；
2、接好供水管道，清理蓄水罐或水池，注入清水；3、接好电源启动电机水泵组即可进行抽吸作业； 4启动后应检查工作状况是否良好，方法是关闭工艺管道中的阀门，真空度应达到-0.098MPa（受当地当时大气压的影响可能略有差距），否则应检查并排除故障； 5、喷射器/真空泵停止工作时，请先关闭工艺管路中的阀门；然后打开放空阀门，确保喷射器/真空泵没有处于真空状态，最后在停电机水泵，以防止循环水回流到被抽吸的设备中去；并且对喷射器/真空泵反冲造成破坏！ 6、各型号真空泵/喷射器的上水管道必须安装压力表，管道安装水平、垂直，90度弯头不得超过二个；60-200管径2.5寸、300型管径3寸、500-700型管径4寸，配置蓄水罐时不得使水泵存在吸程，水泵进水管道不得超过一个弯头，注意各个接头不得漏水、胶垫放置端正以免堵塞管道影响流量； 7、尽量降低安装高度，喷射器出水口距水面的高度满足300mm即可。 8、蓄水罐中部应垂直安装隔板，隔板的顶部要比水面矮10cm，其余的三条边要完全焊接，使水泵的进水口和喷射器的出水口分处于二个水槽中，目的是不要让水泵吸入气泡。

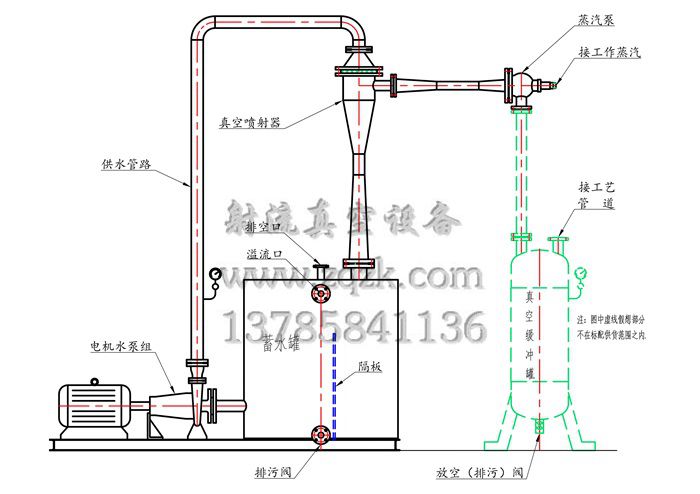

ZS蒸汽泵-水喷射器二级串联串联安装示意图
|
