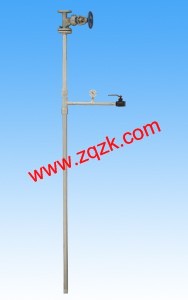

ZPB型气、水两用喷射泵总成
作者：admin 发布时间：2015-8-20 11:13:10
| ZPB型气、水两用喷射泵总成 | ||||||
|
||||||
|
本泵总成主要供、大型水泵，去掉底阀后，能吸上引水，实现水泵无底阀运行，既能减轻劳动程度，又能达到显著的节电效果，一般吨水节电在5%～27%。
|
||||||

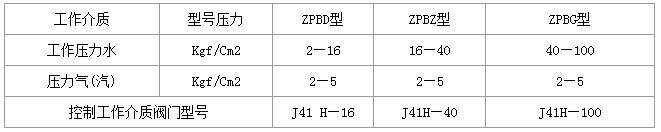

| 一、ZPB型喷射泵总成的型号规格 | ||||||
 |
||||||
| 二、型号标记 | ||||||
|
||||||
|
三、安装使用状况 根据水泵使用现场，可分为单台与多台水泵运行的安装形式。 单台水泵的安装，每台喷射泵只对该台水泵进行吸气吸上引水。 多台水泵安装如图所示。这种安装形式多台水泵共同使用各台喷射泵，由于在煤矿井下主泵房使用时，采用多工作介质（即高压水、压缩空气、备用水源）为动力，和多台喷射泵并联，互为备用，做到了任意一台喷射泵工作时能启动任意一台水泵，实现了井下中央水泵房全去掉水泵底阀。称该安装形式为多动力，多台喷射泵并联互为备用上水系统。 四、注意事项 1、开放小型高压阀门时：当采用截止阀时要注意把阀门开大，防止因开放小时水流量不足不能使喷射泵工作；当采用旋塞阀时要注意缓慢开放，避免因突然开放造成液压撞击而损坏喷射泵。 2、水泵取消底阀后，应把水泵平衡时的气水引到吸水管内，同时要求水泵两侧盘根严密不漏气，防止气水管和盘根在喷射泵工作时空气进入泵体影响吸水效果。 喷射泵的基本原理 喷射泵是根据伯努利定理的原理而设计的，其作用是将不同压力的两股流体相互混合并发生能量交换，形成一股居中压力的混合流体。 其工作过程：工作介质以一定的压力输送到收缩型喷咀，并以极高的速度从喷咀喷射到接受室造成一定真空达到抽气的目的。 工作介质流体和引射介质流体进入到混合室中，进行速度的均衡，通常还伴随着压力的升高，在扩压器的出口处，混合流体高于进入接受室时的引射介质流体的压力。 |
||||||

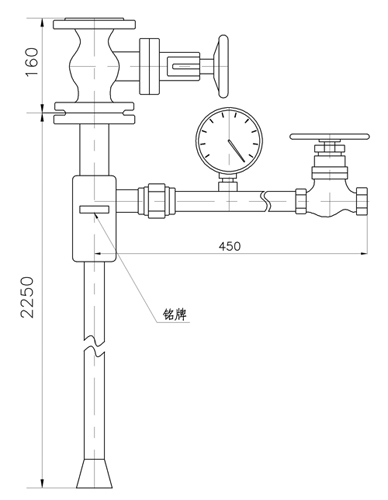

| ZPB型气、水两用喷射泵结构示意图 | ||||||
|
||||||

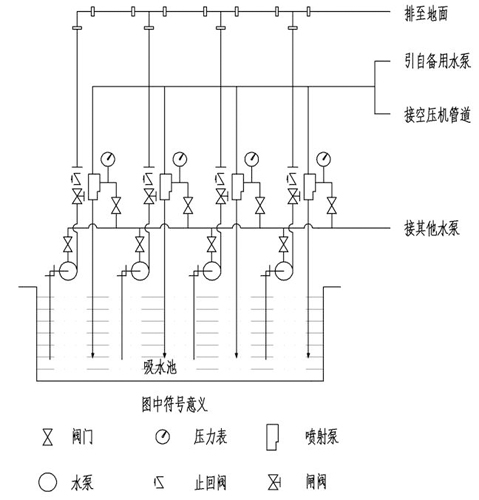

| ZPB型气、水两用喷射泵安装示意图 | ||||||
|
